wscfl -i http.m

*ACCESS
access1 Order = "allow, deny", Allow = "all"
access2 Order = "allow, deny", Allow = "211.1.1.10, 211.1.1.20"
access3 Order = "allow, deny", Allow = "211.1.1.0/255.255.255.0"
access4 Order = "allow, deny", Deny = "all"

*URI
uri0         Uri      = "/examples", SvrType = JSV, AccessName = access1
*EXT
java      MimeType="text/html", SvrType = HTML, AccessName=access1
class     MimeType="text/html", SvrType = HTML, AccessName=access1

운영자매뉴얼(TmaxSoft)

jeus 페이지의 운영자매뉴얼(TmaxSoft, 2005)에서 WebtoB 관련 부분을 옮겼다.

1.3 WebtoB

WebtoB는 Tmaxsoft에서 자체 개발한 Web Server로써 WAS인 JEUS와 연동되어 Web Services를 수행하는 제품으로 Server의 가장 앞 단에서 클라이언트의 요청을 받아들이고 처리하는 역할을 담당한다.

1.3.1 소프트웨어 구성

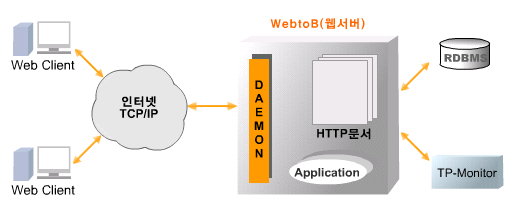

WebtoB 소프트웨어 구성

WebtoB는 World Wide Web 환경에서 HTTP 프로토콜을 통하여 전달된 브라우저의 요구를 처리하는 Web Server이다. WebtoB는 세계 유명 Web Server보다 월등히 우수한 성능을 보장할 뿐 아니라, 기존 Web Server가 가지고 있는 한계점들을 완벽하게 개선함으로써 Web 환경을 구축하는 데 있어 고성능과 안정성이라는 두 가지 효과를 모두 얻을 수 있다.

2. WebtoB 관리 지침

2.1 WebtoB 환경 파일

2.1.1 환경 파일 경로

$WEBTODIR/config/http.m이 기본적인 WebtoB 환경 설정 파일이다.

2.1.2 환경 파일 설정 및 컴파일

위에서 http.m파일을 vi나 Editor로 적절히 편집한 후 (세부적인 설정 사항은 매뉴얼을 참조하기 바란다.) wscfl -i http.m 형태로 컴파일 한 후 WebtoB를 다시 재 부팅하면 된다.

2.2 WebtoB 구동 및 종료

2.2.1 WebtoB 구동

root 계정에서 wsboot 명령어를 실행하면 부팅이 된다.

JEUS와 연동하여 사용시에는 WebtoB를 먼저 구동한 후에 JEUS를 구동하여야 한다.

실행)
wsboot
예)
[계정@hostname]wsboot

2.2.2 WebtoB 종료

root 계정에서 wsdown 을 치면 WebtoB를 종료 시킨다.

실행)
wsdown
예)
[계정@hostname] wsdown
2.3 wsadmin 사용하기

wsadmin은 WebtoB의 상태를 모니터링 하기 위한 console tool이다. 간단한 사용법은 다음과 같다.

실행)
wsadmin
예)
[계정@hostname]wsadmin
--- Welcome to WebtoB Admin (Type "quit" to leave) ---
$$1 hostname (wsadm):
나오기)
quit
예)
$$1 hostname (wsadm): quit
ADM quit for node (hostname)
[계정@hostname]

2.3.1 요청에 대한 전체 건수 보기

$$3 hostname (wsadm): ci -s
HTH 0: 102
HTH 1: 105
Total Connected Clients = 207
$$4 hostname (wsadm):

위의 정보는 HTH당 접속한 클라이언트의 개수를 보여준다. WebtoB단에 요청을 날리고 Connection이 유지되고 있는 클라이언트의 총 개수 정보이다.

연속 보기 : r -i 2 -k 100 ci -s (2초 간격으로 100번 반복하여 수행하기)

2.3.2 요청한 클라이언트의 정보보기

$$2 hostname (wsadm): ci
HTH 0:
---------------------------------------------------------------------------------------------------------
cli_id status count lastin_time local_ipaddr:port remote_ipaddr usrname
---------------------------------------------------------------------------------------------------------
467 RDY 4 6 10.100.88.5:8088 10.104.90.237
HTH 1:
---------------------------------------------------------------------------------------------------------
cli_id status count lastin_time local_ipaddr:port remote_ipaddr usrname
---------------------------------------------------------------------------------------------------------
461 RDY 8 6 10.100.88.5:8088 10.104.90.237
---------------------------------------------------------------------------------------------------------
Total Connected Clients = 2
---------------------------------------------------------------------------------------------------------
$$3 hostname (wsadm):

RUN 이면 요청이 들어오고 있는 것을 의미하고, RDY는 대기상태를 의미한다. 해당 정보는 HTH당 보이게 된다.

2.3.3 *SERVER절에 선언한 서버들의 수행정보 보기

[계정@hostname]wsadmin
--- Welcome to WebtoB Admin (Type "quit" to leave) ---
$$1 hostname (wsadm): si
---------------------------------------------------------------------------------------------------------------
hth svrname (svri) status count qcount qpcount emcount rscount rbcount
---------------------------------------------------------------------------------------------------------------
0 html ( 0) RDY 21922 0 0 0 0 0
0 MyGroup ( 1) RDY 872 0 0 0 0 0
1 html ( 0) RDY 22374 0 0 0 0 0
1 MyGroup ( 1) RDY 840 0 0 0 0 0
$$2 hostname (wsadm):

해당 정보는 HTH당 보이게 되며, count는 총 처리건수, qcount는 현재 큐잉건수를 나타낸다.

연속 보기 : r -i 1 -k 100 si (1초 간격으로 100번 반복하여 수행하기)

2.3.4 전체 서비스 처리되는 상태정보 보기

$$6 hostname (wsadm): st -s
HTH 0:
-----------------------------------------------------------------------------------------------------
svc_name count avg cq_count aq_count q_avg status
-----------------------------------------------------------------------------------------------------
htm 0 0.0000 0 0 0.0000 RDY
doc 22660 0.0081 0 0 0.0000 RDY
hwp 0 0.0000 0 0 0.0000 RDY
pdf 0 0.0000 0 0 0.0000 RDY
jsp 0 0.0000 0 0 0.0000 RDY
uri1 22421 4.2490 0 5922 6.7331 RDY
html 528 0.0022 0 0 0.0000 RDY
HTH 1:
-----------------------------------------------------------------------------------------------------
svc_name count avg cq_count aq_count q_avg status
-----------------------------------------------------------------------------------------------------
htm 22848 0.0020 0 0 0.0000 RDY
hwp 0 0.0000 0 0 0.0000 RDY
doc 0 0.0000 0 0 0.0000 RDY
pdf 0 0.0000 0 0 0.0000 RDY
jsp 0 0.0000 0 0 0.0000 RDY
hwp 0 0.0000 0 0 0.0000 RDY
uri1 22304 4.1742 0 4618 8.6335 RDY
html 541 0.0026 0 0 0.0000 RDY
$$7 hostname (wsadm):

위의 정보는 HTH당 보이며, ext, uri에 설정한 서비스의 상태가 보인다. Uri2가 만일 status NRDY로 표시된다면, WebtoB <-> JEUS 간의 연결설정이 제대로 안된것이다.

Count: 호출건수, avg: 호출처리 평균시간, cq_count: current queue count

Aq_count: All queue count로 webtob booting시부터 현재까지 전체 쌓인 큐잉건수를 나타낸다.

연속 보기 : st -s -i 1 -k 100 (1초 간격으로 100번 반복하여 수행하기)

2.3.5 *SERVER절에 설정된 프로세스의 처리정보 보기

HTH 0(15520):
---------------------------------------------------------------------------
svr_name svgname spr_no(pid) status count avg(rt) svc
---------------------------------------------------------------------------
html htmlg 0( 15522) RDY 2353 0.0000( 0) -
html htmlg 1( 15529) RDY 2349 0.0000( 0) -
html htmlg 2( 15531) RDY 2350 0.0002( 0) -
html htmlg 3( 15523) RDY 2352 0.0013( 0) -
html htmlg 4( 15525) RDY 2351 0.0004( 0) -
html htmlg 5( 15527) RDY 2349 0.0000( 0) -
html htmlg 6( 15526) RDY 2347 0.0004( 0) -
html htmlg 7( 15528) RDY 2350 0.0023( 0)
html htmlg 8( 15530) RDY 2350 0.0013( 0) -
html htmlg 9( 15524) RDY 2345 0.0004( 0) -
MyGroup jsvg 20( 0) RDY 0 0.0000( 0) -
jengineid(hostname_servlet_engine1)
MyGroup jsvg 21( 1) RDY 0 0.0000( 0) -
jengineid(hostname_servlet_engine1)
MyGroup jsvg 22( 2) RDY 0 0.0000( 0) -
jengineid(hostname_servlet_engine1)
-- 중략 --

위의 정보에서 *SERVER절에 설정한 MinProc만큼 서비스프로세스가 보이고, JEUS 쪽으로 연결된 MyGroup 이라는 서버프로세스도 보인다. 실시간으로 모니터링을 하게 되면,

MyGroup jsvg 22( 2) RUN 0 0.0000( 0) - ur1(or jsp)
jengineid( hostname_servlet_engine1 )

위와 같이 uri2(or jsp)라고 나온다.

또한, JEUS단의 연결된 Web Container정보도 나오므로 어디로 서비스가 전달되고 있는지를 파악할 수가 있다.

연속 보기 : st -p -i 1 -k 100 (1초 간격으로 100번 반복하여 수행하기)

2.4 로그 정보

WebtoB에서 남기는 로그는 총4가지 종류의 로그들이 있다.

4.1 WebtoB 튜닝 팁들

4.1.1 HTH수

WebtoB 서버는 특정 프로세스에서 일반적인 브라우저에 관련된 모든 connection들을 관리한다. WebtoB와 연결된 사용자 connection은 HTH 프로세스에 의해서 관리되어진다. 보통 하나의 HTH 프로세스는 600~900 connection들을 처리한다. 그러나 보다 많은 서비스를 추가할 때는 HTH 프로세스의 수를 증가시켜 사용한다.

관련된 정보는 WebtoB를 구동하고 구동할 때 스크린에 최대 동시 사용자 수를 보여준다. 그래서 관리자들은 동시사용자 수를 가늠해야 한다. 그리고 그 정보를 통해서 HTH 수를 합리적으로 결정한다.

$ wsboot
WSBOOT for node(javalab) is starting:
Welcome to WebtoB demo system: it will expire 2004/9/6
Today: 2004/6/8
WSBOOT: WSM is starting: Tue Jun 8 21:38:05 2004
WSBOOT: HTL is starting: Tue Jun 8 21:38:05 2004
WSBOOT: HTH is starting: Tue Jun 8 21:38:05 2004
Current WebtoB Configuration:
Number of client handler(HTH) = 1
Supported maximum user per node = 985
Supported maximum user per handler = 985
WSBOOT: SVR(htmls) is starting: Tue Jun 8 21:38:05 2004
WSBOOT: SVR(htmls) is starting: Tue Jun 8 21:38:05 2004

4.1.2 프로세스 수

WebtoB 서버에서 HTML, CGI와 SSI의 수는 분리되고 독립된 프로세스 수를 설정한다. 간단히 말해서 하나 프로세스가 모두 처리하는 경우는 없다. 그러나 각 서비스는 분리해서 조정되어질 수 있는 특별한 값 내에서 처리된다. 따라서 만약 관리자가 HTML이 많이 처리되는 것을 안다면 HTML 처리 프로세스들의 수를 증가 시키고 반대의 경우는 HTML 프로세스 수를 줄여서 불필요하게 메모리가 낭비되는 것을 방지한다.

… …..
*SERVER
html SVGNAME = htmlg, MinProc = 2, MaxProc = 10
cgi SVGNAME = cgig, MinProc = 4, MaxProc = 10
ssi SVGNAME = ssig, MinProc = 2, MaxProc = 10
MyGroup SVGNAME = jsvg, MinProc = 10, MaxProc = 10
……… .

WebtoB 서버 환경 설정파일의 실제 애플리케이션 수은 각 서버 절의 MaxProc와 MinProc에 의해서 설정되어진다.

MaxProc는 사용될 수 있는 최대 프로세스 수를 의미한다. 이 영역의 범위는 WebtoB 서버가 조정할 수 있는 범위이다. 설정한 초기 값만큼 프로세스 수가 시작된 후 사용자 요청의 수가 MinProc보다 더 크게 되면 자동으로 MaxProc까지 증가된다.
